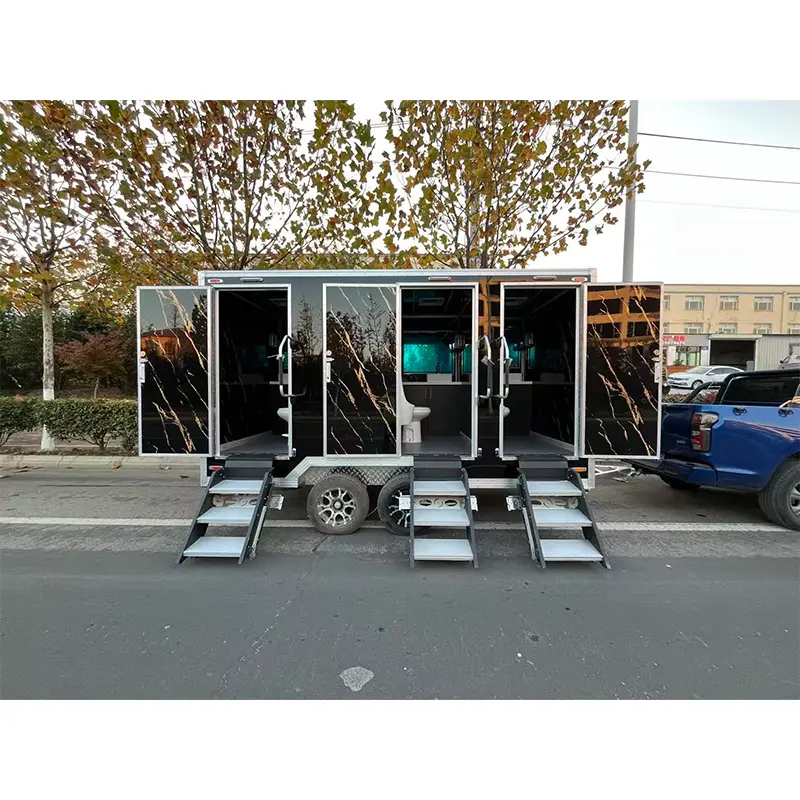

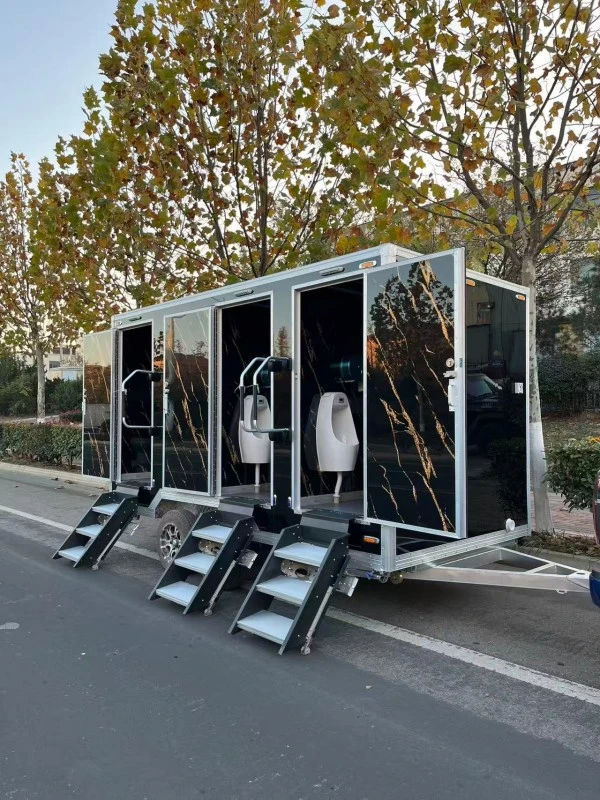

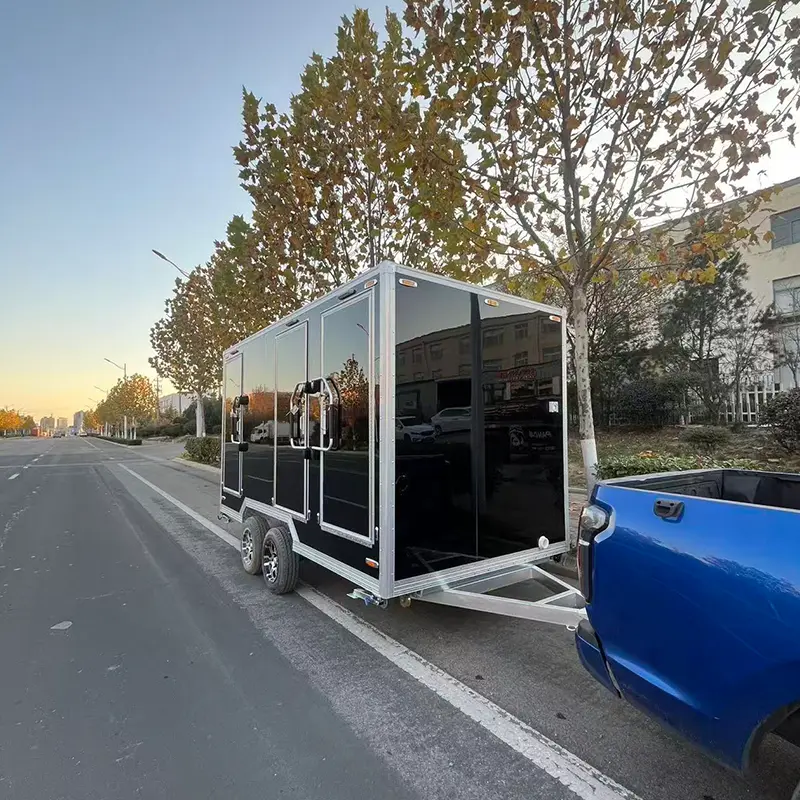

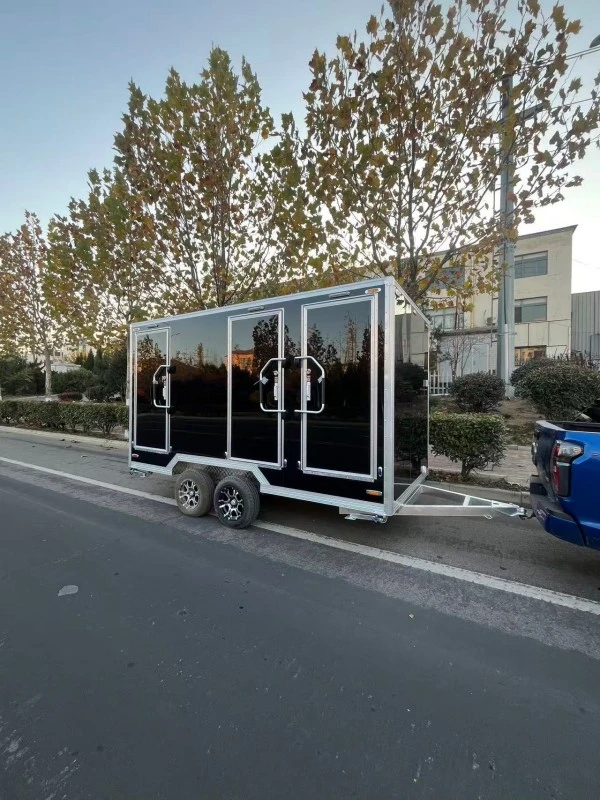

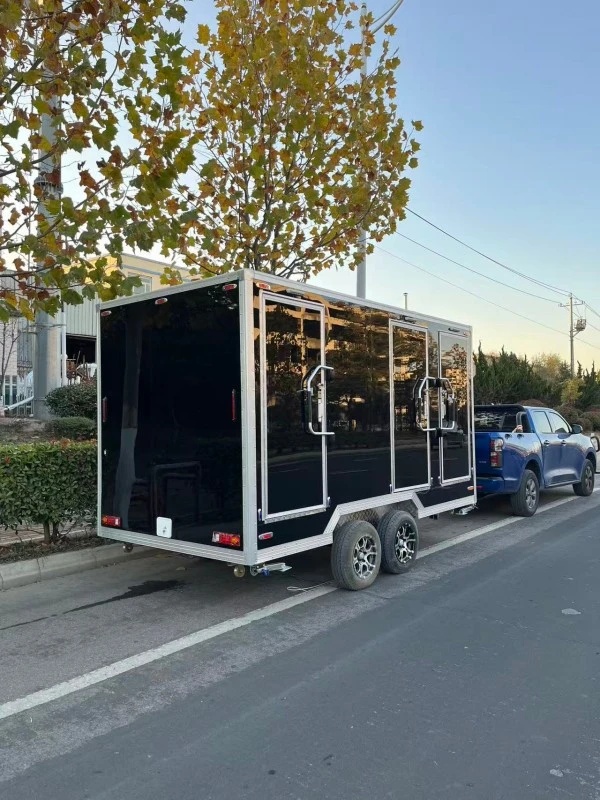

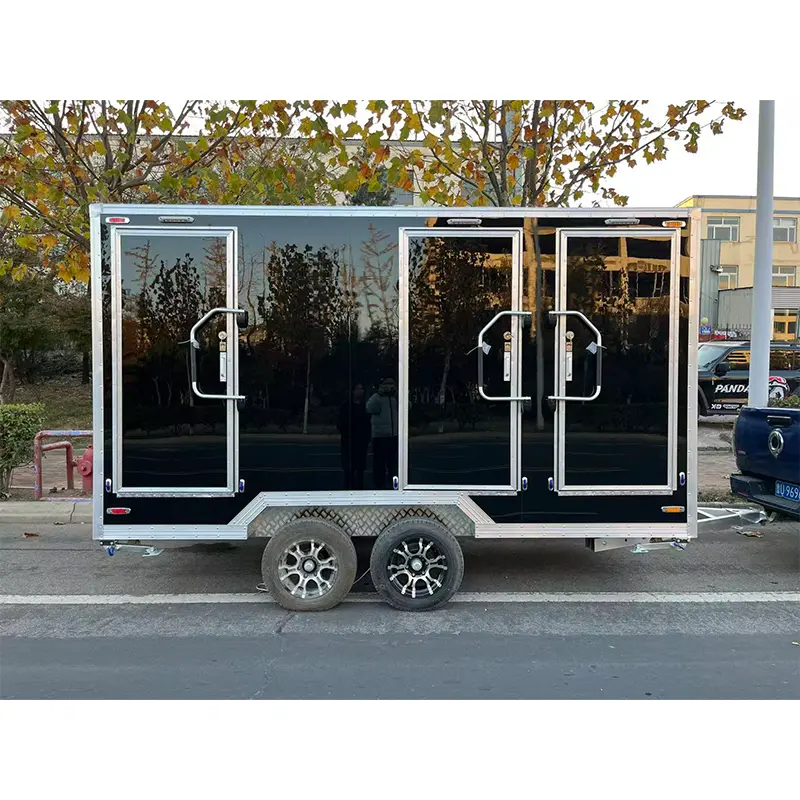

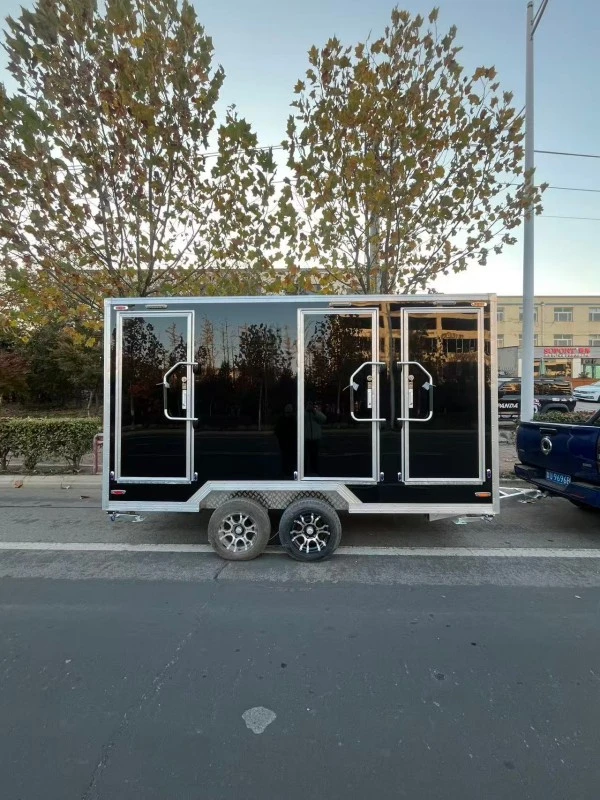

TN-T42-3B Hiru geltokiko komun komertziala atoia saneamendu-unitate arrastagarria da, hiru komun pribatu dituena, eraikuntza guneetarako, kanpoko ekitaldietarako, jaialdietarako eta aldi baterako instalazioetarako diseinatua. Qingdao Tune Technology Co., Ltd.-k fabrikatua, 2015ean sortu zen 4.500 m²-ko produkzio-instalazio batekin eta 50 herrialde baino gehiagotara esportatzen dituen konpainiak, hiru geltokiko komuneko atoi komertzial honek ISO 9001 kalitatearen kudeaketa jarraitzen du. CE, DOT, EPR eta COC dokumentazioa dago eskuragarri konfigurazio aplikagarrietarako, SGS eta Intertek-ek hirugarrenen ikuskapenarekin.
|
Elementua |
Zehaztapena |
|
Eredua |
TN-T42-3B |
|
Produktu Mota |
Hiru geltokiko komun komertzialeko trailerra |
|
Tamaina orokorra |
4.200 × 2.100 × 2.550 mm |
|
Gutxi gorabeherako tamaina |
13,77 × 6,88 × 8,36 oin |
|
Erreferentzia-pisua |
950 kg / 2.094 lb |
|
Ardatza |
2 tortsio-ardatz balaztadun |
|
Erreferentzia-karga |
Gehienez 3.000 kg, azken konfigurazioaren arabera |
|
Pneumatikoak |
4 × 195/70 R15 |
|
Hormako materiala |
40 mm-ko beira-zuntzezko sandwich panela |
|
Ur Gezako Depositua |
700 L altzairu herdoilgaitzezko depositua |
|
Hondakin-uren depositua |
1.300 L altzairu herdoilgaitzezko depositua |
|
Komun Mota |
Oinez garbitzeko zeramikazko komunak |
|
Pixategia |
Gizonezkoen sentsore pixategia |
|
Garbiketa-instalazioak |
Eskuak garbitzeko konketa |
|
Txorrota Mota |
Pultsagailuen txorrotak |
|
Ur Sistema |
Ur hotzeko edo ur bero eta hotza sistema |
|
Klima-ekipamenduak |
Aire girotuko sistema, hautatutako tokian |
|
Argiztapena |
Barruko eta kanpoko argiztapena |
|
Kanpoko Kolorea |
Onartutako kolore-txartelaren arabera pertsonalizatua |
|
Garraio Sistema |
Atoiari euskarri osagaiekin |
Neurriak eta pisua erreferentziazko balioak dira. Azken pisu gordina aldatzen da ura, ekipo elektrikoa, aire girotua, ur-berogailuak eta aukerako beste osagai batzuk gehitu ondoren. Erosleak kargatutako pisua, engantxa-gaitasuna eta balazta-eskakizunak berresten ditu atoi-ibilgailu bat hautatu aurretik.


Erreferentziako konfigurazioak 700 L-ko ur gezako depositua eta 1.300 L-ko hondakin-uren depositua erabiltzen ditu. Benetako zerbitzu-tartea erabiltzaile kopuruaren, komunak garbitzeko maiztasunaren, eskuak garbitzearen, garbiketaren eskakizunen eta eguneko funtzionamendu-orduen araberakoa da.
Eraikuntza-guneko komuneko atoi gisa erabiltzen da proiektuak sarbide egokia, lur egonkorra, garbiketa-egutegia eta hondakin-urak ezabatzeko metodo onartua dituenean.
Bai. Ekitaldietarako komuneko Trailer gisa, unitatea ezkontzak, erakusketak, jaialdiak, kirol jarduerak, funtzio pribatuak eta aldi baterako gune komertzialak egiteko aurreikusita dago.
Ez derrigorrez. Eraikitako ur gezako deposituak etengabeko udal-ur-konexiorik gabeko tokietan funtzionatzen du. Depositua benetako kontsumoaren arabera betetzen da.
Komun, konketa, pixatoki, ispiluak, argiztapena, ur-berogailua, aire girotua, musika ekipoa eta osagai elektrikoen posizioa eztabaidatzen da azken ekoizpenaren marrazkia onartu aurretik.
Atoiak bi tortsio-ardatz erabiltzen ditu balaztadun eta 195/70 R15-ko lau pneumatikoekin. Garraiorako egokitasuna kargatutako pisuaren, ibilgailuaren edukieraren, engantxa-konexioaren, balazta-sistemaren eta tokiko errepide-arauen araberakoa da.
Hondakin-urak zehaztutako irteeratik ateratzen dira eta baimendutako tratamendu- edo deuseztatze-instalazio batera garraiatzen dira. Ez da errepideetara, lur irekietara edo baimendu gabeko drainatze-sistemetara isurtzen.
Hiru geltoki komertzial komuneko atoia nahiko maila eta egonkorrean kokatuta dago. Entregatu baino lehen, erosleak edo proiektuaren operadoreak sarrerako zabalera, biraketa-erradioa, deskarga-eremua eta erabilgarri dagoen aparkalekua egiaztatzen ditu.
Gunearen planoak identifikatzen ditu:
● Atoiaren posizioa
● Erabiltzaileak sartzeko bidea
● Zerbitzu-ibilgailuen sarbidea
● Ur geza betetzeko gunea
● Hondakin-urak kentzeko puntua
● Konexio elektrikoa
● Garbiketa eta biltegiratzeko gunea
● Eraikuntzako makineriatik segurtasun distantzia
● Drainatze- eta euri-uren baldintzak
Eraikuntza-guneko komuneko atoi baterako, kokatzeak garabiaren funtzionamendu-eremuak, hondeamakinen bideak, materialak biltegiratzeko guneak eta kamioi astunek erabiltzen dituzten ibilbideak saihesten ditu.
Ekitaldietarako komuneko Trailer baterako, unitatea erraza da sarrerak, larrialdi-ibilbideak, ostalaritza-eremuak edo oinezkoen mugimendua blokeatu gabe.
Kanpoko komuneko atoi baterako, operadoreak haizearen esposizioa, euri-ura, tenperatura-aldaketak, lur-hustuketa eta ohiko zerbitzuetarako sarbidea hartzen ditu kontuan.
TN-T42-3B-k hiru komun-geltoki pribatu erabiltzen ditu. Diseinu hau geltoki bakarreko atoi bat baino zerbitzu-ahalmen handiagoa behar duten erosleei egokitzen zaie, nahiz eta atoi-unitate trinko samarra behar duten bitartean.
Gela bakoitza komuna, atea, argiztapena eta aireztapena aurreikusita dago. Azken antolamendua marrazki tekniko batean berresten da, ateen posizioek, iturgintza-ibilbideek eta mantentze-lanetarako sarbideak erabilgarri dagoen espazioari eragiten diotelako.
Erreferentziazko gorputzak 40 mm-ko beira-zuntzezko sandwich panelak erabiltzen ditu. Egitura honek horma-sistema itxi bat eskaintzen du, beira-zuntzezko kanpoko gainazala eta isolamendu-geruza dituena.
Benetako isolamenduaren errendimendua panelaren dentsitatearen, kanpoko tenperaturaren, aire girotuaren ahalmenaren, ateak irekitzeko maiztasunaren eta instalazioaren kalitatearen araberakoa da. Erosleek klima-kontroleko sistema hautatzen dute tokiko klimaren eta espero den erabileraren arabera.
Altzairu herdoilgaitzezko tankeek funtzionamendu independentea onartzen dute aldi baterako lekuetan. Deposituaren edukiera ez da erabiltzaile-ahalmen finko baten parekoa, uraren erabilera proiektuen artean aldatzen delako.
Gertaera jendetsu batek trafiko gutxiko eraikuntza-proiektu batek baino maizago zerbitzua behar izatea. Erosketa-planak betetzeko eta hondakin-urak kentzeko egutegi praktikoa jasotzen du.

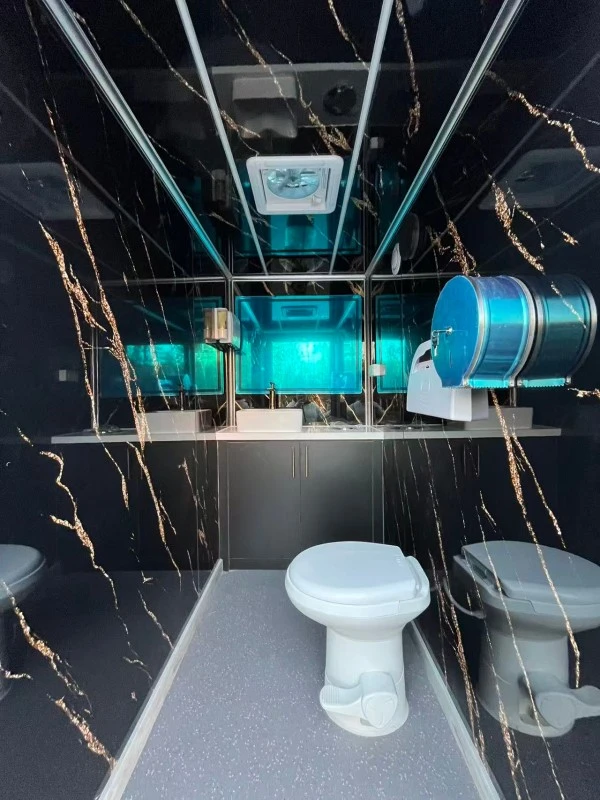

Erreferentziaren konfigurazioa barne hartzen du:
● Oinekin garbitzeko zeramikazko komunak
● Gizonezkoen sentsore pixategia
● Eskuak garbitzeko konketa
● Pultsagailuen txorrotak
● Ispiluak argiz jantzita
● Aire girotuko sistema
● Musika erreproduzitzaile sistema
● Barruko eta kanpoko argiak
● Ur-ponpa
● Iturgintza-konexioak
Ur beroa eta hotza, ur-berogailuak, ekipamendu elektrikoa eta aukerako osagarri sanitarioak bereizita ageri dira aurrekontuan.


1. Aparkatu atoia lur egoki batean.
2. Luzatu euskarri-ekipoak eta egonkortzaile-hankak.
3. Bete ur gezako depositua ur egokiz.
4. Ikusi hodiak, balbulak eta ikusgai dauden hodi-konexioak.
5. Probatu ur-ponpa eta txorrotak.
6. Ustiatu komun bakoitza eta egiaztatu drainatzea.
7. Probatu pixa-sentsorea.
8. Egiaztatu argiztapena, aireztapena eta aire girotua.
9. Berretsi hondakin-uren irteera itxita dagoela.
● Begiratu bi tankeen mailak.
● Garbitu konketak, komunak eta kontaktu handiko gainazalak aldizka.
● Begiratu ikusgai dagoen ur-isurketarik.
● Mantendu panel elektrikoak eta zerbitzu-ateak eskuragarri.
● Grabatu ezohiko ponparen zarata edo ekipoen akatsak.
● Saihestu baimendu gabeko hondakin-uren isurketa.
1. Garbitu komunak, pixatokiak, konketak eta zoruak.
2. Desinfektatu heldulekuak, txorrotak eta maiz ukitzen diren beste eremu batzuk.
3. Egiaztatu ur eta drainatze konexioak.
4. Hustu hondakin-uren depositua baimendutako instalazio batean.
5. Garbitu edo zaindu sistema tokiko prozeduren arabera.
6. Babestu edo xukatu agerian dauden hodiak izozteetan.
7. Deskonektatu kanpoko elikadura-iturri behar denean.
8. Erregistratu hurrengo jarduera-aldirako mantentze-lanak.
Txasisak komuneko gorputza, tankeak, ekipamendu sanitarioak eta osagai elektrikoak onartzen ditu. Erreferentziazko modeloak balaztadun bi tortsio-ardatz ditu.
Eraman aurretik, operadoreak ikuskatzen ditu:
● Atoirako engantxa
● Segurtasun-kateak
● Bazta-konexioa
● Entxufe elektrikoa
● Pneumatikoen egoera eta presioa
● Gurpilen lokailuak
● Aurreko euskarri-gurpila
● Egonkortzeko hankak
● Bide-argiak
● Kanpoko ateak
● Barruko ekipamendu solteak
Urak, aire girotuko unitateek, ur-berogailuek eta aukerako osagarriek garraioaren benetako pisua handitzen dute. Garraia-ibilgailua guztiz kargatutako atoiaren arabera hautatzen da, erreferentziako pisu hutsaren ordez.
Lekualdatu ondoren, operadoreak atoiaren karrozeria, ateak, xasisa, hodiak, deposituaren konexioak eta barruko ekipamenduak egiaztatzen ditu ura eta sistema elektrikoak berriro konektatu aurretik.
TUNE Hornitzaileak ikuskapena antolatzen du onartutako eskaera-konfigurazioaren arabera. Ikuskapen praktikoak honako hauek ditu:
● Txasisaren eta markoaren itxura
● Ardatz eta pneumatikoen instalazioa
● Engantxa eta balazta osagaiak
● Ateak lerrokatzea eta zigilatzea
● Beira-zuntzezko panelen akabera
● Ur gezako deposituaren konexioak
● Hondakin-uren deposituaren irteera
● Komuneko garbiketa
● Urina-sentsorearen funtzionamendua
● Tirolaren eta ponparen errendimendua
● Ur-berogailuaren funtzioa, instalatuta dagoen tokian
● Aire girotuaren funtzionamendua
● Barruko eta kanpoko argiztapena
● Aireztapen-sistema
● Egonkortzeko ekipoak
● Azken agerraldia
● Ontziak babestea
Ikuskapen-erregistroak hornitutako benetako ekipoarekin bat datoz. Fabrikaren ikuskapena, bideoaren ikuskapena eta bidalketa aurreko ikuskapena sartzen dira erosketa-kontratuan zehazten direnean.
Egiaztatutako ekoizpen-argazkiak, ikuskapen-erregistroak, proben emaitzak eta onartutako proiektuaren informazioa produktuaren orrian gehitzen dira. Bezeroen izenak, ziurtagiriak, berrikuspenak eta proiektuen erreklamazioak baieztatu eta baimendu ondoren argitaratzen dira.
Goiko irudiek CE, ISO 9001 eta DOT dokumentazioa erakusten dute. CE marka konfigurazio elektriko aplikagarriei aplikatzen zaie; ISO 9001 fabrikako kalitatea kudeatzeko sistema hartzen du; DOT dokumentazioa baieztatutako garraio-konfigurazioei dagokie. Ziurtagiri-zenbaki eta esparru espezifikoak azken eskaeraren dokumentuekin ematen dira.
Hiru estazioko modelo hau egokia da erosleak saneamendu-gela pribatuak eta unitatea lekuz aldatzeko gaitasuna behar dituen aldi baterako instalazioetarako.
Eraikuntza-proiektuetarako, kontu nagusiak langileen sarbidea, garbiketa maiztasuna, lurzoruaren egonkortasuna eta hondakin-uren zerbitzua dira.
Gertaeren kasuan, operadoreak bisitari-kopuru gorenak kalkulatzen ditu eta garbiketa-langileak, kontsumigarriak eta tankeen zerbitzua antolatzen du aldez aurretik.
Parkeetarako, kanpinetarako eta sasoiko merkatuetarako, eguraldiaren babesa, publikoaren sarbidea, elektrizitate hornidura eta epe luzeko mantentze-lanak sartzen dira ustiapen-planean.
Trailerra ez da komuneko proiektu iraunkor guztien ordezkoa. Bere egokitasuna garraio-sarbidearen, tokiko araudiaren, erabilgarritasunen antolamenduaren eta aurreikusitako zerbitzu-epearen araberakoa da.
Paketatze-metodoak gorputz-panelak, ateak, argia, xasisa, ekipamendu sanitarioak eta agerian dauden tresneria babesten ditu garraioan.
Entrega-planak barne hartzen ditu:
● Azken marrazki teknikoa
● Ekipamenduen zerrenda
● Paketatzearen neurriak
● Pisu gordina
● Kargatzeko metodoa
● Bidalketa dokumentuak
● Ohiturazko informazioa
● Karga asegurua
● Deskargatzeko argibideak
● Instalazio eta martxan jartzeko oharrak
TUNE Factory-k funtzionamendu-argibideak, ur-sistemaren orientazioa, arazo elektrikoen konponketa, ponpa eta txorroten informazioa, mantentze-gomendioak eta ordezko piezen laguntza eskaintzen ditu.
Bermearen baldintzak erosketa-kontratuan adierazten dira. Txasisaren zatiek, beira-zuntzezko panelek, ekipamendu sanitarioek, ekipo elektrikoek, aire girotuko unitateek, ponpek, ur-berogailuek eta hirugarrenen osagarriek berme baldintza desberdinak izan ditzakete.
Proiektuaren aurrekontu espezifiko bat prestatzeko, erosleak honako hau ematen du:
1. Helmugako herrialdea eta hiria
2. Aurkitutako aplikazioa
3. Eguneroko edo puntako erabiltzaile estimatuak
4. Aurreikusitako funtzionamendu-orduak
5. Zerbitzu epea
6. Beharrezko kantitatea
7. Garaitzeko ibilgailuaren informazioa
8. Ur geza betetzeko metodoa
9. Hondakin-urak ezabatzeko antolamendua
10. Tentsio eta maiztasun elektrikoa
11. Aire girotuaren edo berogailuaren baldintzak
12. Hotsitako ekipamendu sanitarioak
13. Kanpoko kolorea eta logotipoa
14. Tokiko erregistro-baldintzak
15. Aurreikusitako entrega-data
TUNEk diseinuaren marrazkia, parametro teknikoen fitxa, ekipoen zerrenda, iturgintza-antolamendua, konfigurazio elektrikoa, ikuskapen-zerrenda, ontzi-proposamena eta ekoizpenaren aurretik berrikusteko aurrekontua prestatzen ditu.
